Pakistan Cricket Board (Pakistan) : communications unifiées et réseau au stade Gaddafi de Lahore
- Fabricant : Grandstream
- Client : Pakistan Cricket Board
- Pays : Pakistan
- Secteur : Sport et événements grand public
Projet publié par Grandstream dans une étude de cas ; ce n'est pas une réalisation de MA SECURITE. Texte rédigé par MA SECURITE à partir de ce document.
Le contexte

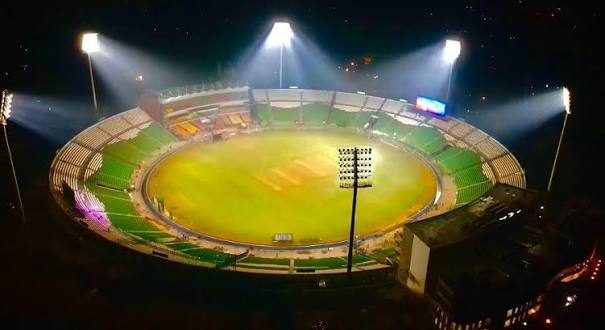

Le Pakistan Cricket Board (PCB) est l'organisme qui organise et gère le cricket au Pakistan, selon l'étude de cas. Celle-ci porte sur le système installé au stade Gaddafi, dans la ville de Lahore. Elle cite l'expérience du partenaire UltraTech dans la conception et l'installation de réseaux Grandstream. Elle présente le projet comme une modernisation complète des communications et du réseau du stade.
Le besoin
Le stade reposait sur une infrastructure ancienne et fragmentée. La téléphonie reposait sur un ancien central analogique interne au bâtiment, avec des appareils simples, sans appel général (paging de groupe), sans messagerie vocale transmise par courriel et sans mobilité. Les services communiquaient par téléphones personnels et par radios portatives, si bien que des appels se perdaient et que les consignes se mélangeaient dans le bruit du public. Le réseau était un mélange de routeurs Wi-Fi domestiques et de switchs non gérés, ce qui provoquait de la congestion et des zones sans couverture dans les couloirs et les tribunes, sans séparation entre le trafic du public, celui du personnel et celui des opérations, et sans gestion centralisée. Le projet a fixé des objectifs : unifier les communications, la coordination de la sécurité et le réseau sur un seul réseau IP géré depuis une plateforme cloud ; prendre en charge plus de 30 000 utilisateurs simultanés avec une disponibilité de 100 % lors des matchs internationaux ; mettre en place une infrastructure IP pour la vidéosurveillance ; équiper tous les services de téléphones vidéo et de l'appel général ; et poser une base évolutive vers le contrôle d'accès, l'affichage numérique et les capteurs de l'Internet des objets.
La solution
Un IPBX UCM6308 a été déployé dans le stade, avec des téléphones de la série GXP et des équipements réseau de la série GWN. Le système comprend des téléphones de bureau, des téléphones vidéo et un module d'extension, des switchs à alimentation PoE+ et des points d'accès sans fil. Les switchs GWN7801P, GWN7803P et GWN7813P et les points d'accès GWN7630 sont gérés depuis un seul tableau de bord, via GDMS ou via la plateforme locale GWN Manager. Selon Grandstream, les composants sont compatibles entre eux et se configurent donc automatiquement, et l'UCM6308 offre des fonctions telles que l'appel général, les groupes d'interphone et la fonction call hoteling, sans licences supplémentaires. Les points d'accès GWN7630 sont décrits comme conçus pour les environnements à forte densité, avec des fonctions comme l'orientation des appareils entre les deux bandes (band steering) et l'équité du temps d'émission (airtime fairness). Les nouveaux appareils s'ajoutent par simple branchement et se configurent automatiquement via la plateforme centrale.
Images de l'étude de cas
Images : Grandstream, tirées de l'étude de cas publiée par le fabricant.

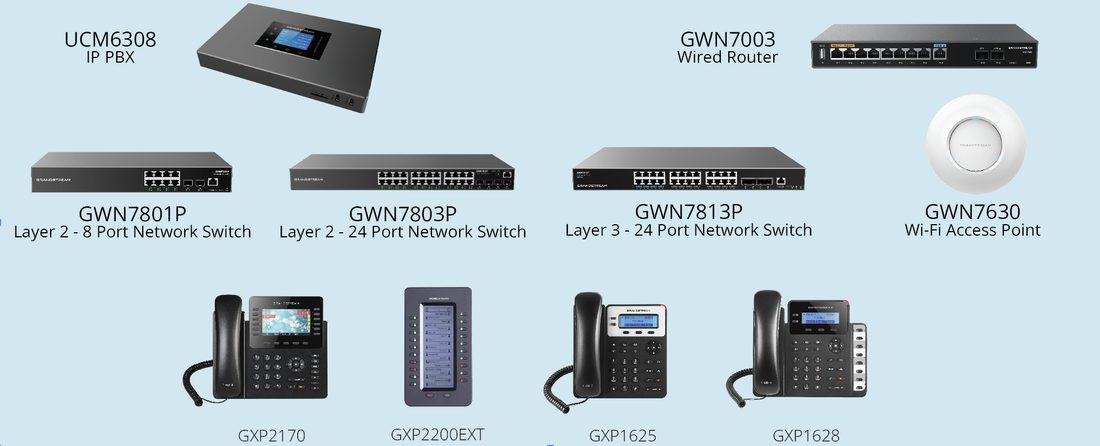

Les équipements
| Équipement | Quantité | Rôle |
|---|---|---|
| UCM6308 | 1 | IPBX qui relie tous les téléphones dans un seul système et fournit l'appel général et les groupes d'interphone. |
| GXP2170 | 2 | Téléphone vidéo, dont celui de la salle de presse, vers laquelle l'accueil transfère les appels des médias. |
| GXP2200EXT | 1 | Appareil cité parmi les équipements déployés. |
| GXP1625 | 137 | Téléphone de bureau à voix haute définition (HD) pour les services. |
| GXP1628 | 11 | Téléphone de bureau, dont celui de l'accueil, qui transfère les appels des médias vers la salle de presse. |
| GWN7801P | 24 | Switch PoE géré de façon centralisée via GDMS ou GWN Manager. |
| GWN7803P dans notre catalogue | 7 | Switch PoE géré de façon centralisée via GDMS ou GWN Manager. |
| GWN7813P | 28 | Switch PoE géré de façon centralisée via GDMS ou GWN Manager. |
| GWN7630 | 80 | Point d'accès Wi-Fi pour environnements à forte densité, qui couvre le stade et est géré de façon centralisée. |
| GWN7003 | 3 | Appareil réseau de la série GWN cité parmi les équipements. |
Les résultats
Selon Grandstream, l'UCM6308 relie tous les téléphones dans un seul système : la sécurité lance d'une simple pression un appel général vers les téléphones de la maintenance, et l'accueil (GXP1628) transfère les appels des médias vers la salle de presse (GXP2170). Le fabricant indique qu'aucune interruption liée au réseau n'a été enregistrée lors de récents matchs internationaux, que le temps d'administration du réseau a diminué de plus de 50 %, et que la qualité sonore HD et les fonctions de réduction du bruit garantissent des appels clairs dans le stade bruyant. Il ajoute que l'extension s'est faite en branchant un nouveau téléphone ou un nouveau point d'accès, et que l'unification sur un seul système a réduit le nombre de contrats avec plusieurs fournisseurs et diminué la consommation d'énergie grâce à la gestion PoE. L'étude de cas rapporte le témoignage du directeur des technologies de l'information du PCB : pendant les matchs de la Coupe d'Asie, l'équipe des opérations a communiqué sans problème et le Wi-Fi public a tenu.
