مجمع Avend Voven السكني في أنقرة (تركيا): شبكة إنذار حريق قابلة للعنونة
- المصنع: Teletek
- الزبون: Avend Voven Residential Complex
- البلد: تركيا
- القطاع: السكن
مشروع نشرته Teletek في دراسة حالة، وليس من إنجاز MA SECURITE. كتبت MA SECURITE هذا النص اعتمادا على تلك الوثيقة.
السياق
Avend Voven مجمع سكني حديث في حي بيتيبي بأنقرة. يضم 183 شقة بتصاميم تتراوح من شقق 2+1 إلى دوبلكس 6+1. الشريك المركِّب هو SENSOR.
الحاجة
يضم المجمع شققا ومناطق مشتركة ومساحات تقنية بمتطلبات مختلفة للكشف والإنذار. وكثرة المناطق المحمية تجعل تحديد الحدث بدقة أمرا مهما، فيحتاج المشغّلون إلى معرفة مصدر الإنذار أو العطل.
الحل
أنجزت Teletek مع SENSOR شبكة إنذار حريق قابلة للعنونة تقوم على 15 لوحة iRIS4 وتضم أكثر من 8,800 جهاز كشف وإنذار وواجهة. تتصل باللوحات 60 وحدة توسعة حلقات و8 لوحات مكرّرة TFT لسلسلتي IRIS وSIMPO و16 وحدة شبكة احتياطية. ويتولى الكشف الآلي 6,400 كاشف دخان ضوئي و200 كاشف حرارة على 7,000 قاعدة. وتُراقَب الإشارات وتُدار المعدات بوحدات دخل وخرج وإخراج مرحّلات ووحدات مناطق تقليدية. وتوفّر 1,200 نقطة نداء يدوية و400 صافرة جدارية بوميض ضوئي الإنذار اليدوي والإشعار.

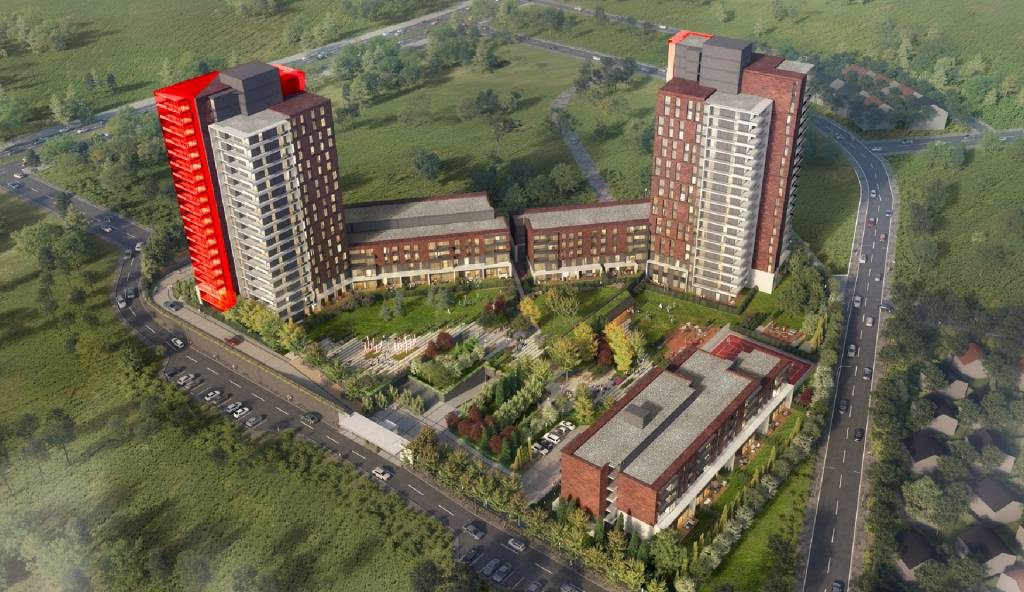

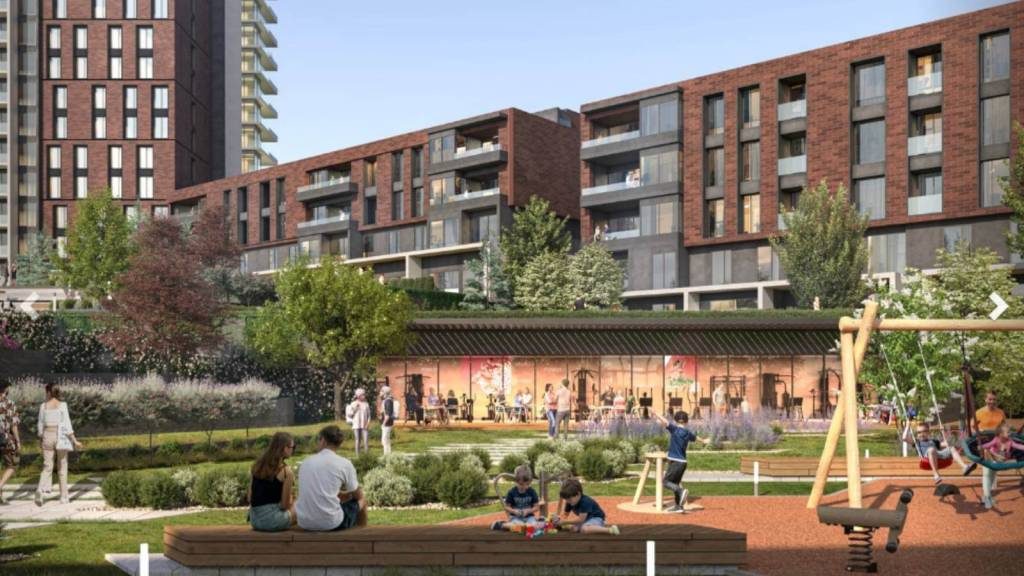

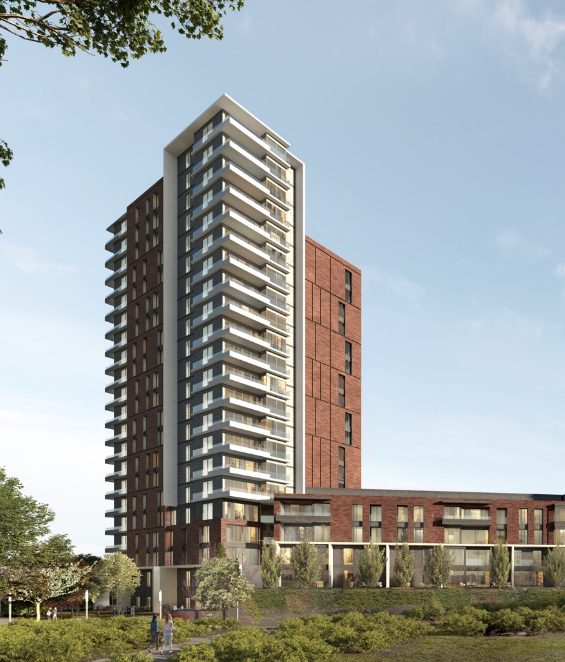

صور من دراسة الحالة
الصور: Teletek، مأخوذة من دراسة الحالة التي نشرها المصنع.
المعدات
| المعدة | الكمية | الدور |
|---|---|---|
| iRIS4 | 15 | لوحة إنذار حريق قابلة للعنونة في شبكة واحدة. |
| addressable loop expander | 60 | وحدة توسعة حلقات. |
| IRIS/SIMPO TFT repeater panel | 8 | لوحة مكرّرة بشاشة TFT. |
| IRIS/SIMPO redundant network module | 16 | وحدة شبكة احتياطية. |
| SensoIRIS S130 | 6,400 | كاشف دخان ضوئي قابل للعنونة. |
| SensoIRIS T110 | 200 | كاشف حرارة قابل للعنونة. |
| SensoIRIS B124 | 7,000 | قاعدة للكاشف. |
| SensoIRIS MINP-M | 500 | وحدة دخل. |
| SensoIRIS MiniOUT | 100 | وحدة خرج. |
| SensoIRIS MIO40 | 20 | وحدة دخل وخرج. |
| SensoIRIS MC-Z | 10 | وحدة منطقة تقليدية. |
| SensoIRIS MOUT240 | 20 | وحدة خرج بمرحّل. |
| SensoIRIS MCP150 | 1,200 | نقطة نداء يدوية قابلة للعنونة. |
| SensoIRIS WS | 400 | صافرة جدارية قابلة للعنونة مع وميض ضوئي. |
النتائج
حسب Teletek، حصل المجمع على نظام قابل للتوسع يناسب مشروعا سكنيا كبيرا، ويجمع الكشف والإنذار والتحكم عبر آلاف الأجهزة المتصلة.
